330 GHzでも驚くほど簡単に再現性の高い測定
- tanδ0.01以下の低損失誘電材料の評価に最適
- 自動測定でバンド内の周波数特性を一気に取得
- 1周波数あたりわずか4秒の高速測定
- 簡単設置：通常の実験室内・作業台上で測定可能
ファブリペロー共振器FPシリーズは、低損失誘電材料を330 GHzまでの広帯域で簡単かつ正確に評価できる画期的な製品です。 一部の専門家のための特殊装置のイメージが強かったファブリペロー共振器ですが、 実アプリケーションでの使いやすさと再現性の高さに注力して開発した結果、これまでの常識を覆すソリューションが生まれました。5G、6G、AI用高速サーバー/データセンター・自動車レーダー・その先の先行研究まで多くの用途に活用いただけます。
製品選定・構成についてお困りですか？
測定したい周波数や試料に合わせて、最適な構成をご案内します。
動画で分かるファブリペロー共振器
機器の使いやすさは測定の作業効率を大きく左右します。 作業の簡潔さを是非ご確認ください。
EMラボのファブリペロー
The Signal Path（TSP）様による ファブリペロー共振器の紹介
業界の専門家や学生、愛好家に有名な科学・電気工学系YouTubeチャンネル「The Signal Path（TSP）」にて、 EMラボのファブリペロー共振器 が特集されました！
この動画では、
・誘電率測定の基礎知識
・測定に必要な構成
・測定の具体的な手順
が詳しく解説されています！
ぜひ動画をご覧いただき、製品の魅力や実用性を、あなたの目で確かめてください！
測定技術
測定の原理概要については、以下の記事で解説していますので、是非ご覧ください。
技術コラム
技術的な内容をまとめた資料はこちらで公開しています。装置原理や応用事例などを掲載しておりますので、ぜひご覧ください。
測定例
試料形状
推奨試料サイズ（※正方形、単位：mm）
| 共振器 | 下限 | 推奨 | 上限 |
|---|---|---|---|
| E/W/D/G/J band | 45 | 50 | 55 |
| BroadBand | 60 | 65 | 94 |
<受託測定の場合>
カッターナイフで切れる試料については弊社でカットすることも可能です。
大きめの状態でお送りください。（A4サイズ等でも可）
推奨試料厚さ
厚さの適正値は誘電特性と使用する共振器に依存しますが、50～100μm が 目安になります。周波数が高くなるほど、また、誘電率(Dk (ε'))や誘電正接(Df (tanδ))が大きくなるほど試料を薄く加工する必要があります。
以下のグラフは、各装置の測定周波数範囲内において低損失の試料がほぼ全域で正しく測定できる最大試料厚を示しています。 また、損失の大きい試料（tanδ>0.01 が目安）の場合は更に薄い試料が必要になりますので下記の最大厚み計算ツールでご確認ください。厚い試料しか準備できない場合はご相談ください。
※BB-L：25~55GHz／BB-H：55～110GHz
試料の誘電正接(Df (tanδ))のおよその値が分かっている場合、以下の最大厚み計算ツールに入力することで、測定可能な最大厚みの目安を求めることが出来ます。ぜひご利用ください。
システム構成例
- Keysight PNAミリ波テストシステム(110 GHz) N5290A
- ファブリペロー用誘電率測定ソフトウェア FP-MA

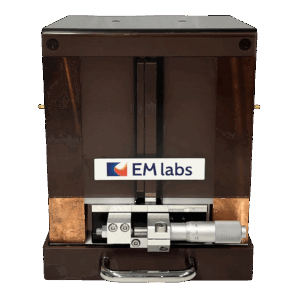

- ファブリペロー共振器 ブロードバンド (25 – 110 GHz) FP-BB
- 接続用ケーブル 1 mm
- Windows PC
製品ラインナップ
| 型番 | 品名 | 接続用コネクタ |
|---|---|---|
| FP-BB | ファブリペロー共振器 25-110 GHz | 1mm(f) |
| FP-BB-120 | ファブリペロー共振器 25-120 GHz | 1mm(f) |
| FP-BB-140 | ファブリペロー共振器 25-140 GHz | 0.8mm(f) |
| FP-E | ファブリペロー共振器 Eバンド(60-90 GHz) | 1mm(f) or WR12 |
| FP-W | ファブリペロー共振器 Wバンド(75-110 GHz) | 1mm(f) or WR10 |
| FP-D | ファブリペロー共振器 Dバンド(110-170 GHz) | WR6.5 |
| FP-G | ファブリペロー共振器 Gバンド(140-220 GHz) | WR5.1 |
| FP-J | ファブリペロー共振器 Jバンド(220-330 GHz) | WR3.4 |
準拠規格
- JIS R1660-2
